Mis teeb metallist sirged koonushammasrattad tööstusliku jõuülekande jaoks töökindlaks?

2026-09-18 0 Jäta mulle sõnum

Metallist sirged koonushammasrattadon kompaktsed mehaanilised komponendid, mis on loodud pöördliikumise ja pöördemomendi ülekandmiseks ristuvate võllide vahel, kus tavaliselt on vaja ülekande suunda muuta. Nende sirge hamba geomeetria annab neile suhteliselt lihtsa konstruktsiooni ja muudab need sobivaks paljude tööstuslike mehhanismide jaoks, kus on oluline töökindel jõuülekanne, kompaktne paigaldus, kontrollitavad tootmiskulud ja lihtne hooldus.

Ostjate jaoks tähendab sobiva käigu valimine aga palju enamat kui läbimõõdu või hammaste arvu valimist. Materjali klass, kõvadus, ülekandearv, survenurk, võlli paigutus, hammaste täpsus, näo laius, töökiirus, määrimine, paigaldustäpsus ja eeldatav koormus mõjutavad tegelikku jõudlust. See juhend selgitab peamisi kaalutlusi praktiliselt ja näitab, kuidas õigesti määratud käik aitab vähendada enneaegset kulumist, liigset müra, mõõtmete mittevastavust ja ootamatuid hoolduskulusid.

Sisukord

Mis on metallist sirged koonushammasrattad
Peamised struktuuriomadused
Materjali ja kuumtöötluse kaalutlused
Kuidas disain mõjutab jõudlust
Tööstuslikud rakendused
Mida ostjad peaksid enne tellimist kontrollima
Tootmine ja kvaliteedikontroll
Levinud probleemid ja nende põhjused
Sirged koonushammasrattad ja spiraalsed koonushammasrattad
Kohandatud metallist sirged koonushammasrattad
Korduma kippuvad küsimused
Järeldus

1. Mis on metallist sirged koonushammasrattad

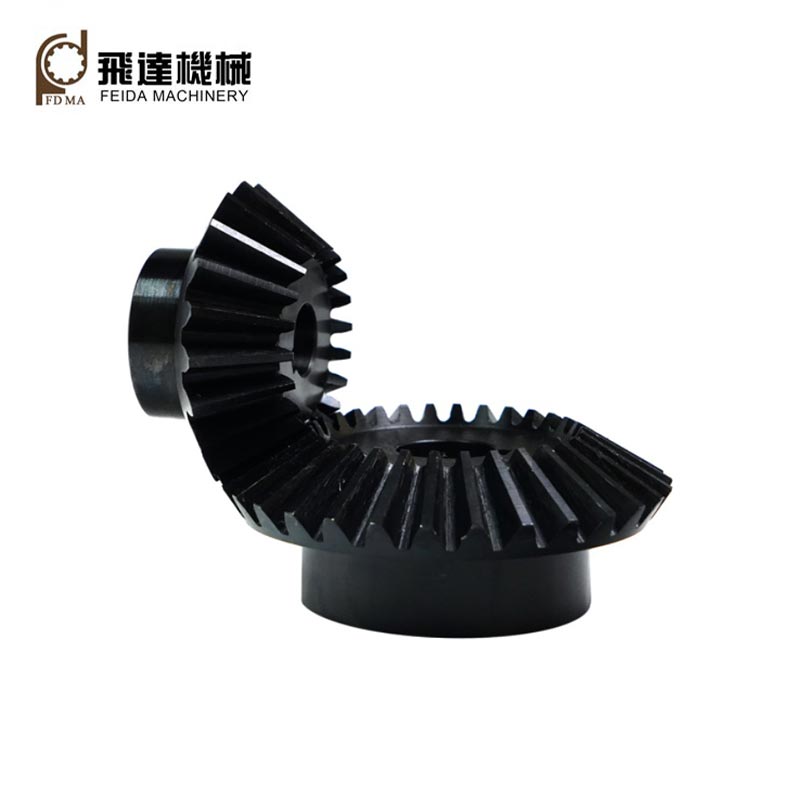

Metallist sirged koonushammasrattad on koonilised hammasrattad, millel on sirged hambad, mis on paigutatud piki sammukoonuse pinda. Kui paar koonusülekannet haakuvad, võivad need ristuvate võllide vahel liikumist üle kanda, muutes samal ajal jõuülekande suunda.

Võrreldes silindriliste hammasratastega, on koonushammasratta geomeetria kolmemõõtmelisem, kuna selle hammaste mõõtmed muutuvad kogu esikülje laiuse ulatuses. Hamba kuju, sammukoonust, võlli nurka, esikülje laiust, lõtku ja paigaldusasendit tuleb seetõttu käsitleda tervikliku süsteemina, mitte eraldiseisvate mõõtmetena.

Sirged koonusülekanded on eriti atraktiivsed, kui rakendus ei nõua sujuvat kiiret haardumist, mis on seotud keerukamate kumerate hammastega konstruktsioonidega. Nende suhteliselt lihtne hammaste paigutus võib olla kasulik ka teatud madala kuni mõõduka kiirusega mehaaniliste süsteemide, kompaktsete seadmete, masinate ajamite ja asendusrakenduste jaoks.

Põhipunkt: Sirge koonusülekanne tuleks määratleda vastavalt kogu ülekandesüsteemile, mitte ainult välisläbimõõdu või hammaste arvu järgi.

2. Peamised struktuuriomadused

Usaldusväärne käik algab selle geomeetria selgest mõistmisest. Mitmed parameetrid mõjutavad otseselt ühilduvust, kandevõimet ja paigaldust.

Parameeter	Miks see on oluline	Ostja mure
Hammaste arv	Mõjutab ülekandearvu ja geomeetriat.	Peab sobima paaritusvarustusega.
Sammu läbimõõt	Määrab käigu põhimõõtmed.	Oluline paigaldusruumi jaoks.
Näo laius	Mõjutab hammaste kontakti ja koormuse jaotumist.	Peab vastama ettenähtud koormusele.
Võlli nurk	Määrab võllide suhtelise orientatsiooni.	Kriitiline paaritumise ühilduvuse jaoks.
Tagasilöök	Annab vajaliku tööruumi.	Liigne või ebapiisav tagasilöök võib tekitada probleeme.

3. Materjali ja kuumtöötlemise kaalutlused

Materjali valik on metallist hammasrataste ostmisel üks olulisemaid otsuseid. Kergelt koormatud pakkemehhanismis kasutatavale käigule on väga erinevad nõuded kui pidevalt suure pöördemomendiga töötavale käigule.

Levinud insenerivalikute hulka kuuluvad süsinikteras, legeerteras, roostevaba teras ja muud spetsiaalsed metalliklassid. Sobiv materjal sõltub koormusest, töökeskkonnast, korrosiooniga kokkupuutest, kiirusest, eeldatavast kasutuseast, tootmismeetodist ja saadaolevast kuumtöötlusest.

Süsinikteras:Seda peetakse sageli kulutundlikeks mehaanilisteks rakendusteks, kus kehtivad mõõdukad jõudlusnõuded.
Legeerteras:Sobib, kui on vaja suuremat tugevust, kulumiskindlust või kuumtöötlusvõimet.
Roostevaba teras:Kasulik, kui korrosioonikindlus on oluline.
Kuumtöödeldud teras:Võimaldab tagada kõvema tööpinna, säilitades samal ajal sobivad põhiomadused, kui see on õigesti määratud.

Kuumtöötlust ei tohiks kunagi valida käigukasti konstruktsioonist sõltumatult. Kõvadust, korpuse sügavust, kui see on asjakohane, südamiku omadusi, mõõtmete stabiilsust ja hilisemaid viimistlusnõudeid, tuleb arvesse võtta koos.

4. Kuidas disain mõjutab jõudlust

Käigu jõudluse määrab geomeetria, materjali, tootmistäpsuse, paigalduse, määrimise ja töötingimuste koostoime. Teoreetiliselt sobiv käik võib siiski halvasti töötada, kui vastaskomponendid on valesti joondatud.

Laadige

Pöördemoment ja edastatav võimsus määravad vajaliku hambatugevuse ja hammasratta üldmõõtmed.

Kiirus

Suurem töökiirus võib suurendada tundlikkust hammaste täpsuse, vibratsiooni, määrimise ja tasakaalustamise suhtes.

Joondamine

Võlli või korpuse vale joondamine võib tekitada ebaühtlase kontakti ja kiirendada hammaste kulumist.

Määrimine

Õige määrdeaine valik ja hooldus aitavad vähendada hõõrdumist, kuumust ja pinnakahjustusi.

5. Tööstuslikud rakendused

Metallist sirgeid koonusülekandeid võib leida mehaanilistes süsteemides, mis vajavad nurkjõuülekannet, ilma et oleks vaja väga keerulist käigukasti konfiguratsiooni.

Tööstuslikud masinad ja jõuülekandesõlmed
Materjalikäitlusseadmed
Pakkimismasinad
Transpordisüsteemid
Põllumajandustehnika
Tööpingid ja abimehhanismid
Autotööstuse ja sõidukitega seotud mehaanilised süsteemid
Üldotstarbelised jõuülekandeseadmed
Kohandatud mehaanilised sõlmed

Sirgete koonusülekannete sobivus sõltub tegelikest töötingimustest. Nõudlike kiirete ja madala müratasemega rakenduste puhul võib olla vaja teistsugust koonusülekande konfiguratsiooni, samas kui lihtsamad süsteemid võivad kasu saada sirgete hammaste arusaadavatest geomeetriast.

6. Mida ostjad peaksid enne tellimist kontrollima

Paljud ostuprobleemid tekivad seetõttu, et ostja esitab ainult toote nimetuse ja põhiläbimõõdu. Asendus- või kohandatud käigu puhul vajab tootja kavandatud ülekandesuhte taasesitamiseks piisavalt teavet.

Hammaste arv hammasrattal ja hammasrattal
Nõutav ülekandearv
Pitch või mooduliteave
Survenurk ja asjakohane geomeetria
Võlli nurk
Välisläbimõõt ja näo laius
Puuri läbimõõdu ja võtmeava nõuded
Vajalik materjal
Kuumtöötluse nõuded
Töökiirus ja pöördemoment
Paigaldamise mõõtmed
Nõutav kogus ja tootmisgraafik
Ülevaatus ja mõõtmete nõuded

Kui originaalvarustus on saadaval, võib joonise, näidise, fotode koos mõõtudega või käigu täieliku spetsifikatsiooni esitamine sidevigu märkimisväärselt vähendada. Asendusprojektide puhul on teave paaritusülekande kohta sama oluline, kuna kaks käiku peavad paarina ühilduma.

7. Tootmine ja kvaliteedikontroll

Tootmiskvaliteet mõjutab otseselt hammaste kontakti, mõõtmete konsistentsi, töökäitumist ja kasutusiga. Sirgetel koonushammasratastel on kooniline geomeetria, seega on hamba kuju ja sellega seotud mõõtmete kontrollimiseks vaja sobivaid seadmeid, tööriistu, mõõtmismeetodeid ja protsessi juhtimist.

Usaldusväärne tootmisprotsess hõlmab tavaliselt materjali kontrollimist, tooriku ettevalmistamist, hammaste lõikamist, vajaduse korral kuumtöötlust, viimistlust, mõõtmete kontrolli ja lõplikku kvaliteedikontrolli. Olenevalt rakendusest võib kontroll hõlmata hammaste mõõtmeid, väljavoolu, lõtku, ava mõõtmeid, kõvadust, pinna seisukorda ja paaritumisvõimet.

Tööstuslike eritellimuste puhul peaksid ostjad küsima ka seda, kuidas tootmisnäidised on heaks kiidetud ja kuidas säilitatakse partii tootmisel mõõtmete ühtlus. Tarnija, kes suudab selgelt suhelda jooniste, tolerantside, materjalide ja kontrollinõuete kohta, võib aidata vältida kulukat ümbertööd.

8. Levinud probleemid ja nende põhjused

Täheldatud probleem	Võimalik põhjus	Soovitatav kontroll
Ebanormaalne müra	Kehv joondus, sobimatu kontakt, liigne kliirens või töötingimused.	Kontrollige kinnitust, lõtku, määrimist ja hammaste kontakti.
Hammaste kiire kulumine	Suur koormus, ebapiisav määrimine, saastumine või ebasobiv kõvadus.	Vaadake üle koormus, määrdeaine, materjal ja pinna seisund.
Ebaühtlane kontakt	Võlli ebaühtlus või mõõtmete mittevastavus.	Kontrollige paigaldusasendit ja ühendushammaste mõõtmeid.
Enneaegne ebaõnnestumine	Ülekoormus, põrutuskoormus, vale materjal või ebapiisav konstruktsioonivaru.	Arvutage ümber töötingimused ja vaadake üle käikude spetsifikatsioonid.

9. Sirged koonushammasrattad ja spiraalsed koonushammasrattad

Sirged ja spiraalsed koonusülekanded edastavad võimsust ristuvate võllide vahel, kuid nende hammaste geomeetria on erinev. Sirgete koonushammaste puhul kasutatakse sirgeid kitsenevaid hambaid, spiraalsete koonushammaste puhul aga kõveraid hambaid.

Funktsioon	Sirge koonuskäik	Spiraalne koonuskäik
Hamba vorm	Otse	Kõver
Tootmise keerukus	Üldiselt lihtsam	Üldiselt keerulisem
Tüüpiline rakenduse tugevus	Paljud madala kuni mõõduka kiirusega süsteemid	Sageli valitakse nõudlike ja sujuvalt töötavate rakenduste jaoks
Tööomadused	Lihtne ja otsene hammaste ühendamine	Hammaste järkjärgulisem haardumine

Sobiv konfiguratsioon sõltub kiirusest, koormusest, müranõuetest, paigaldusruumist, tootmisvõimsusest ja kogu süsteeminõuetest. Seetõttu tuleks käik valida pigem masina järgi, mitte hammaste stiile eraldi võrrelda.

10. Kohandatud metallist sirged koonilised hammasrattad

Standardsed käigud on mugavad, kui olemasolevad mõõtmed vastavad masinale. Paljud tööstusprojektid nõuavad aga kohandatud käiku, kuna saadaolev paigaldusruum, võlli paigutus, koormus, paigaldusliides või asendusmõõtmed ei ole standardsed.

Jinjiang Feida Machinery Co., Ltd. võib kaaluda projektide puhul, mis nõuavad kohandatud metallist käigukasti komponente, mis põhinevad tehnilistel joonistel, näidistel, mõõtmenõuetel või rakenduse teabel. B2B ostjate jaoks on kõige kasulikum lähtepunkt täielik tehniline spetsifikatsioon, mitte lihtsalt "sirgete koonusrataste" hinna küsimine.

Praktiline kohandamise ülevaade

Tootjaga ühenduse võtmisel valmistage ette:

Hammasrataste joonised või CAD-failid
Hammaste arv ja ülekandearv
Mooduli või helikõrguse teave
Võlli kaldenurk ja paigaldusmõõtmed
Materjali ja kõvaduse nõuded
Töö pöördemoment ja kiirus
Nõutav kogus
Rakenduskeskkond
Kontrolli- ja tolerantsnõuded
Sihtotstarbeline tarnegraafik

See teave võimaldab tootjal hinnata, kas kavandatud konstruktsioon, materjal, töötlemisviis ja kvaliteedinõuded sobivad kavandatud rakendusega.

11. Korduma kippuvad küsimused

Kas Metal Straight Bevel Gears sobivad tööstuslikele masinatele?

Jah. Neid saab kasutada paljudes tööstuslikes ülekandesüsteemides, kus on vaja ristuvaid võlle ja nurga jõuülekannet. Sobivus sõltub tegelikust pöördemomendist, kiirusest, töötsüklist, joondusest, müranõuetest ja keskkonnatingimustest.

Millist materjali kasutatakse tavaliselt metallist koonusülekannete jaoks?

Süsinikteras ja legeerteras on tavalised valikud, samas kui roostevaba teras ja muud spetsiaalsed materjalid võib valida teatud keskkondade jaoks. Sobiv klass tuleks määrata koormuse, kulumise, korrosiooni, kuumtöötluse ja tootmisnõuete järgi.

Kas sirgeid koonusülekandeid saab kohandada?

Jah. Kohandamine võib hõlmata hammaste arvu, moodulit, mõõtmeid, ava, võtmeava, võlli nurka, materjali, kõvadust, tolerantse ja muid liidese nõudeid. Tehnilised joonised või näidised võivad muuta kohandamisprotsessi täpsemaks.

Kuidas saab käigukasti müra vähendada?

Müra võib mõjutada hammaste täpsus, lõtk, joondus, pinna seisund, määrimine, pöörlemiskiirus ja paigalduse jäikus. Kontrollida tuleks kogu käigukasti komplekti, selle asemel, et eeldada, et käik on üksi.

Millist teavet peaksin pakkumist küsides esitama?

Võimaluse korral esitage joonised või näidised koos hammaste arvu, mooduli või sammu, mõõtmete, materjali, kõvaduse, võlli kaldenurga, avadetailide, töötingimuste, koguse ja kontrollinõuetega. Täielikum tehniline teave muudab hinnapakkumise ja tootmissuhtluse üldiselt tõhusamaks.

Kui kaua võib metallist koonusülekanne töötada?

Kasutusiga varieerub oluliselt sõltuvalt koormusest, kiirusest, materjalist, kuumtöötlusest, määrimisest, joondusest, saastumisest, töötsüklist ja tootmistäpsusest. Puudub universaalne kasutusiga, mis kehtiks iga käigukasti puhul.

12. Järeldus

Metallist sirged koonushammasrattad jäävad praktiliseks lahenduseks mehaanilistele süsteemidele, mis vajavad usaldusväärset nurga jõuülekannet läbi ristuvate võllide. Nende suhteliselt sirgjooneline hammaste geomeetria muudab need kasulikuks paljudes masinates, eriti kui rakendus paneb suuremat rõhku töökindlale jõuülekandele, kompaktsele paigaldusele, kontrollitud tootmisnõuetele ja hooldatavusele kui ülivaiksele suurele töökiirusele.

Ostjate jaoks on kõige olulisem samm käigu spetsifikatsiooni vastavusse viimine tegeliku töökeskkonnaga. Enne tootmise alustamist tuleks arvesse võtta hammaste arvu, geomeetriat, materjali, kõvadust, näo laiust, võlli nurka, kiirust, pöördemomenti, joondust, määrimist ja tootmistolerantse.

Olenemata sellest, kas vajate asenduskomponente, tootmispartiisid või erikujundusega ülekandeosi, võib selge tehniline suhtlus aidata vähendada ühilduvusprobleeme ja tarbetuid arenduskulusid.Jinjiang Feida Machinery Co., Ltd.saab töötada klientidega kohandatud varustusnõuete alusel, mis põhinevad projekti spetsifikatsioonidel ja rakendusvajadustel.

Kas vajate kohandatud metallist sirget koonusülekannet?

Jagage oma joonist, näidist, mõõtmeid, materjalinõudeid või rakenduse üksikasju ettevõttega Jinjiang Feida Machinery Co., Ltd. Meie meeskond aitab hinnata tehnilisi andmeid ja arutada teie masinale sobivat kohandatud käigukasti lahendust. Võtke meiega ühendust.
