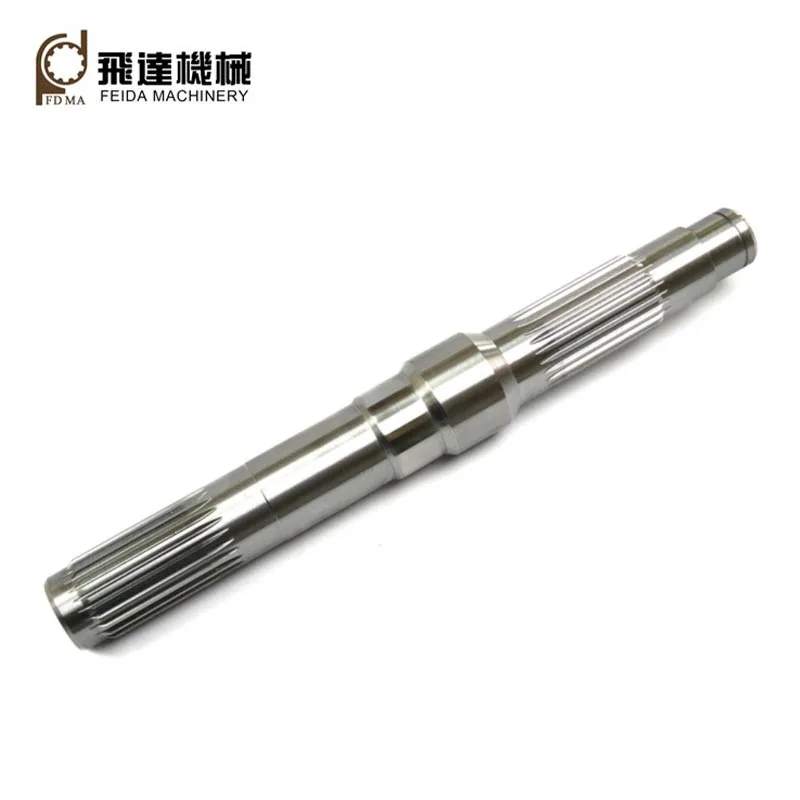

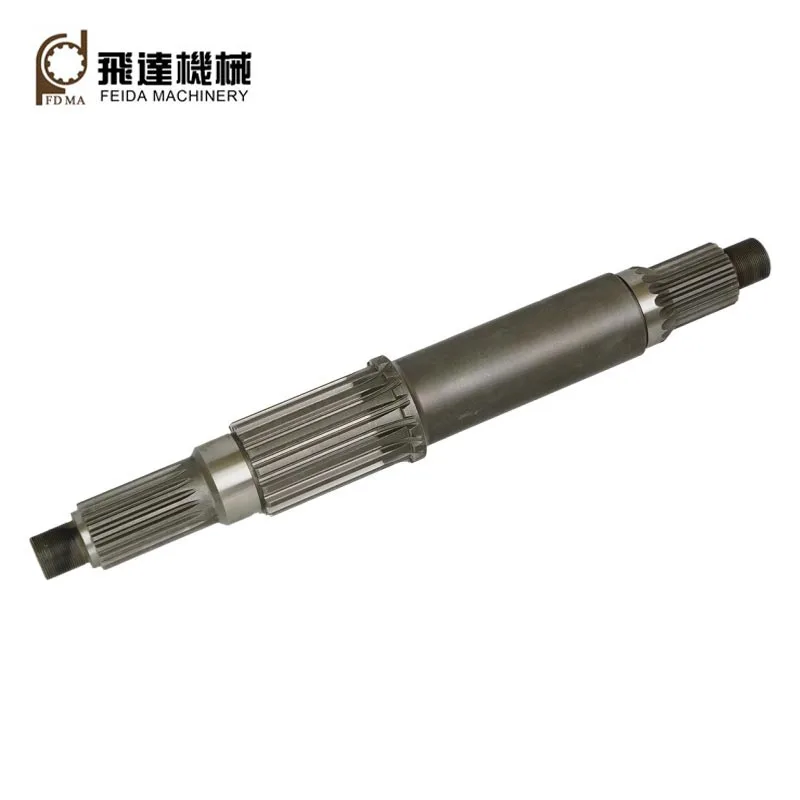

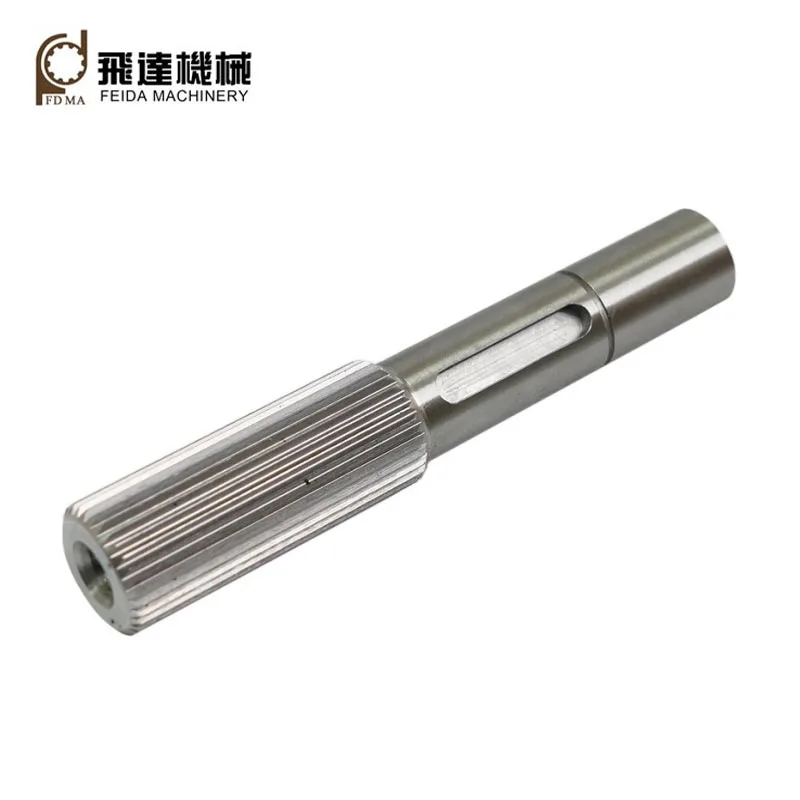

Spline võllid

Feida Machinery tehase kohandatud spline-võllid on mehaanilised komponendid, millel on harjad või hambad ja funktsiooni haardudes kokkusobivate komponentide soontega, kandes pöördemomendi üle liituvatele komponentidele.Lisaks edastamine pöördemoment, neil on ka sellised funktsioonid nagu valede joondamise neelamine, tugevuse suurendamine, vibratsiooni vähendamine ja müra, kokkupaneku ja lahtivõtmise lihtsustamine, aksiaalne libisemine jne.

Kaks levinud tüüpi

1. Ristkülikukujuline: sirgepoolsete hammaste, ristkülikukujuliste (lamedate) ülaosade ja juurtega on neil eelised lihtne disain, madalad tootmiskulud ning lihtne töötlemine ja kontroll.
2. Involute: neil on evolutsioonkõverad (sarnaselt hammasratta hammastele), ümarad hambajuured, ühtlane samm, mille tulemuseks on isetsentreeruv funktsioon, suur kandevõime, suur tugevus ja vahetatavus.

Põhiparameeter

Moodul:M0,5-5
Täpsusaste: ISO/DIN 6-10
Hammaste arv: mida rohkem hambaid, seda suurem kandevõime
Survenurk: tavalised väärtused on 30, 37,5 ja 45 kraadi.
Väiksem survenurk annab suurema kandevõime; suuremad nurgad sobivad paremini libisevate ühenduste jaoks.
Sammu läbimõõt: teoreetiline võrdlusring.

Rakendus

Töördvõllid sobivad suurte koormuste, kõrgete tsentreerimistäpsuse nõuete ja suurte ühenduste jaoks mõõtmed. Neid kasutatakse tavaliselt paljudes rakendustes, näiteks autode jõuülekandesüsteemides, juhtimine mehhanismid, paadimootorid, propellerisüsteemid, vintsid, lennukimootorid, käigukastid, diferentsiaalid, ülekandekastid jne.

Pärast enam kui 30-aastast arendustööd on Feida Machineryl kolm tehast: üks mehaanilise jõuülekande jaoks komponendid, üks kohandatud täppisosade jaoks ja teine lehtmetallist osade jaoks. Oleme võimelised tootma kõrge kvaliteediga splain võllid, mis kasutavad CNC splainitöötluse tehnikaid (nt hööveldamine, vormimine, avamine, lihvimine jne) ja kvaliteetseid toores materjalid (nt 40Cr,42CrMo,20CrMnTi,6061,7075 jne).

Kogu töötlemisprotsess

Tooraine → sepistamine → treimine → spline töötlemine → freesimine → kuumtöötlus → lihvimine → ülevaatus → Pakkimine ja saatmine

Peamised tootmisseadmed

Rohkem kui 30-aastase arendusega Feida Machineryl on täielik täiustatud tootmine seadmed, sealhulgas CNC treipink, CNC hammasratas, CNC hammasrataste kujundaja, CNC hammasrataste habemeajamismasinad, CNC splaini avamismasin, CNC hammasratas veski, CNC töötluskeskus jne.

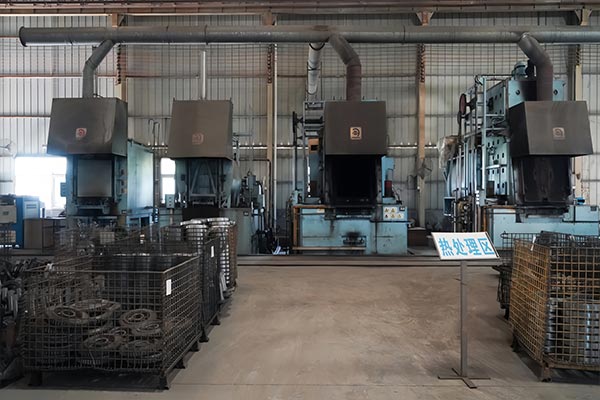

Kuumtöötlus

Meie kuumtöötlusprotsesside hulka kuuluvad karastamine ja karastamine, karburiseerimine ja karastamine, kõrgsageduslik karastamine, karbonitreerimine, nitridimine jne. Kuumtöötluse kaudu saab meie splainvõllide mehaanilisi omadusi muuta optimeeritud väga hästi.

KKK

Kuidas garanteerite täppisosade kvaliteedi?

Feida on läbinud ISO:2015 kvaliteedijuhtimissüsteemi sertifikaadi.
Rakendame mitmeastmelist kvaliteedikontrolli (QC) süsteemi:
Artikli esialgne kontroll (FAI): Täielik mõõtmete kontroll enne masstootmise alustamist.
Protsessisisene kvaliteedikontroll (IPQC): proovide võtmise kontroll toimub töötlemisprotsessi ajal iga 2–3 tunni järel.
100% lõppkontroll: iga osa läbib enne pakendamist lõpliku mõõtmete ja pinnaviimistluse kontrolli.

Kuidas on teie müügijärgse teenindusega?

Oleme loonud tervikliku müügijärgse teeninduse süsteemi, mis pakub õigeaegset tehnilist tuge ja lahendusi tagamaks, et klientidel pole kasutamise ajal muret.
